一、 概述
丹佛斯FC111 是新一代的HVAC風機水泵專用型變頻器,這里我們介紹FC111 多泵控制一拖二固定模式的詳細應用。
二、 系統介紹
FC111 固定模式多泵控制中,變頻器直接控制變頻泵,其他泵的啟停由變頻器的數字量輸出信號控制,主要完成以下功能:
1. 變頻器固定控制一臺泵
2. 維持水壓恒定
3. 自動加減泵運行
4. 系統睡眠與喚醒,當外界停止用水時,系統處于睡眠狀態,直至有用水需求時自動喚醒

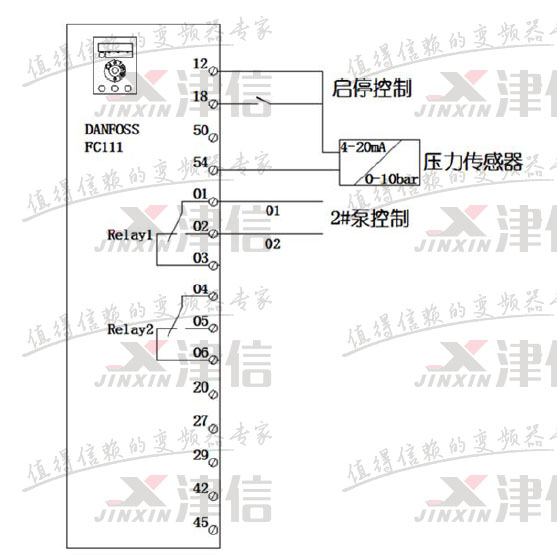

三、FC111 一拖二固定模式控制接線示意圖如下:

四、 參數設置如下:
1-00 電機控制方式 [3] 閉環過程模式
4-10 電機速度方向 [0] 順時針方向
4-12 電機速度下限 30.0Hz (水泵的最低速度)
4-14 電機速度上限 50.0Hz (水泵的最高速度)
?
